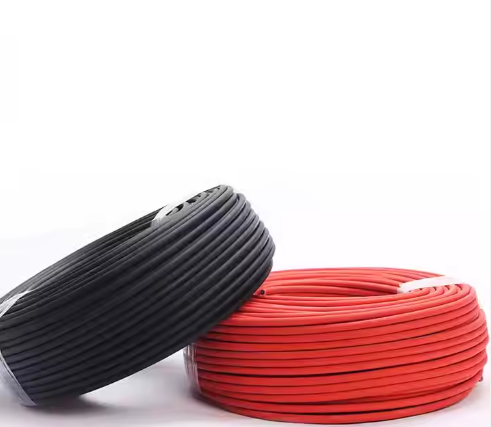

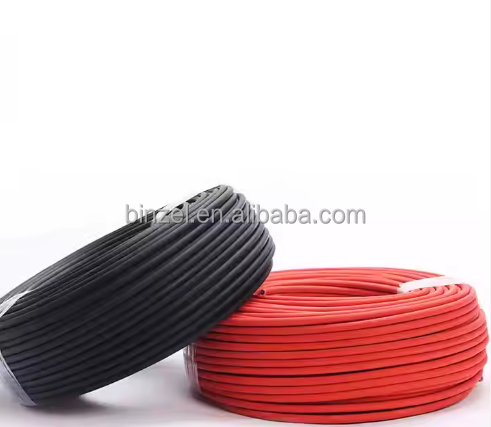

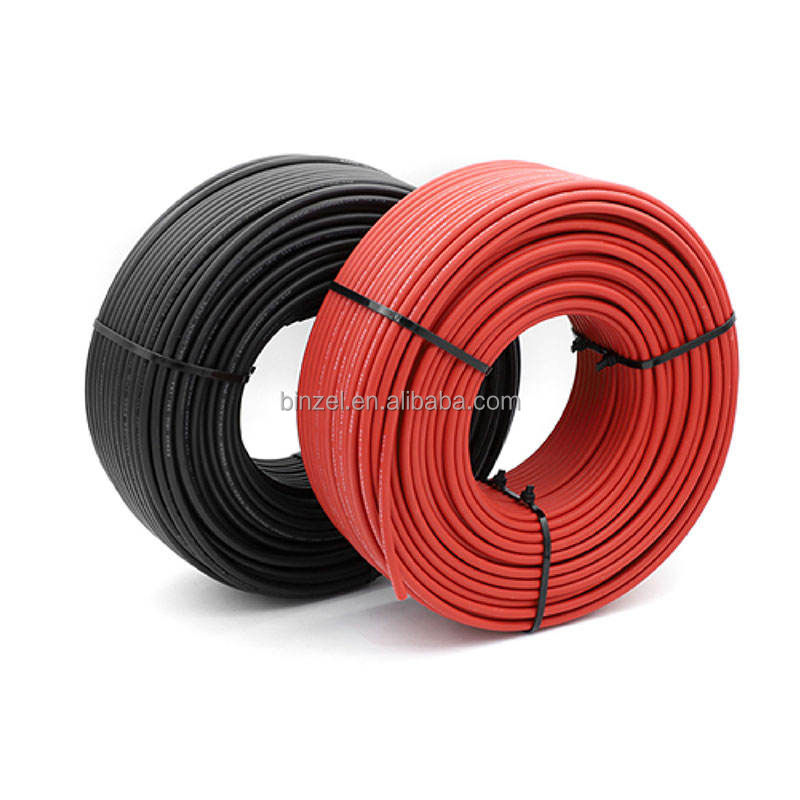

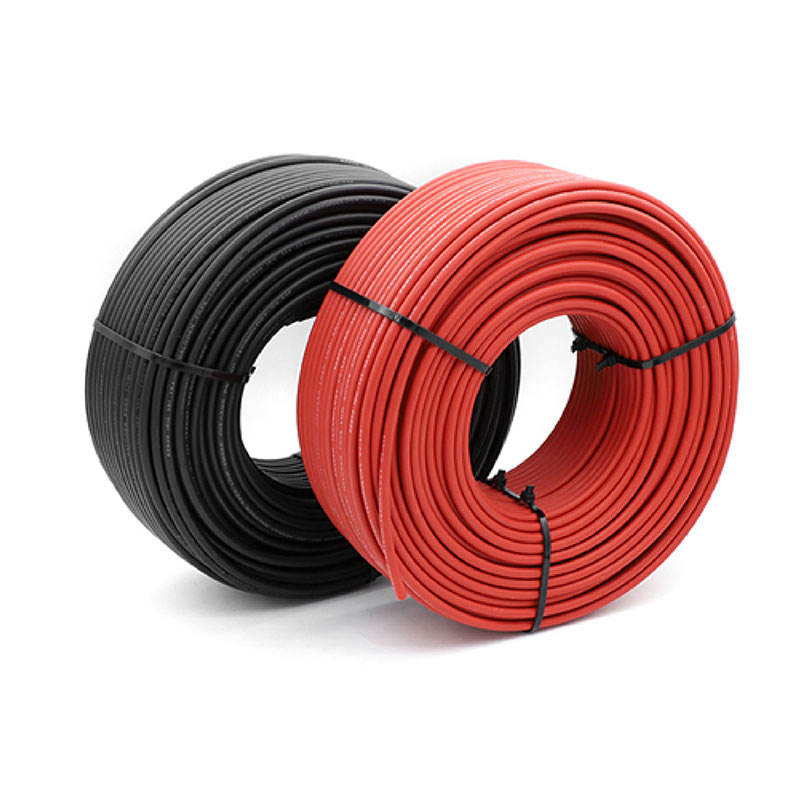

| Item Specifications | Single Core Wire Structure ONESUN PV1-F (1*4mm² / 1*6mm²) |
Double Core Wire Structure ONESUN PV2-F (2*4mm² / 1*6mm²) |
|
|---|---|---|---|
| Conductor | Size | 0.285±0.008mm | 0.285±0.008mm |
| Material | Tinned Copper | Tinned Copper | |
| Construction | 56/0.285 mm & 84/0.25mm | 56/0.285 mm & 84/0.25mm | |
| Average Thickness | 0.7mm | 0.7mm | |
| Insulation | Minimum Thickness | 0.53mm | 0.53mm |
| Diameter | 4.0±0.10mm / 4.5±0.10mm | 4.0±0.10mm / 4.5±0.10mm | |
| Material | XLPO | XLPO | |
| Color | White/Black | White/Red | |
| Jacket | Average Thickness | 0.8 mm | 0.8 mm |
| Minimum Thickness | 0.58mm | 0.58mm | |
| Diameter | 5.6±0.2mm / 6.1±0.2mm | 5.6*12.0±0.2mm / 6.3*13.7±0.3mm | |
| Material | XLPO | XLPO | |
| Color | Red/Black | Black | |
| Rated Temperature | 90°C | 90°C | |
| Rated Voltage | 1500VDC | 1500VDC | |
| Standard | EN50618:2014/IEC62930 | EN50618:2014/IEC62930 | |
| AC Voltage Test | 6.5kV | 6.5kV | |
| Conductor's DC Resistance at 20°C | ≤5.09Ω/Km / ≤3.392Ω/Km | ≤5.09Ω/Km / ≤3.392Ω/Km | |
